Табло ТСС-С-66

 ТСС-С-66-С - cветодиодное табло технологической сигнализации.

Предназначено для отображения информации о состоянии технологического процеса АЭС, ТЭС и промышленных объектов.

Заменяет лампы накаливания в табло ТСС без изменения конструктива и схем питания.

Не содержит электромеханических реле.

Помехозащишено по всем подключенным шинам.

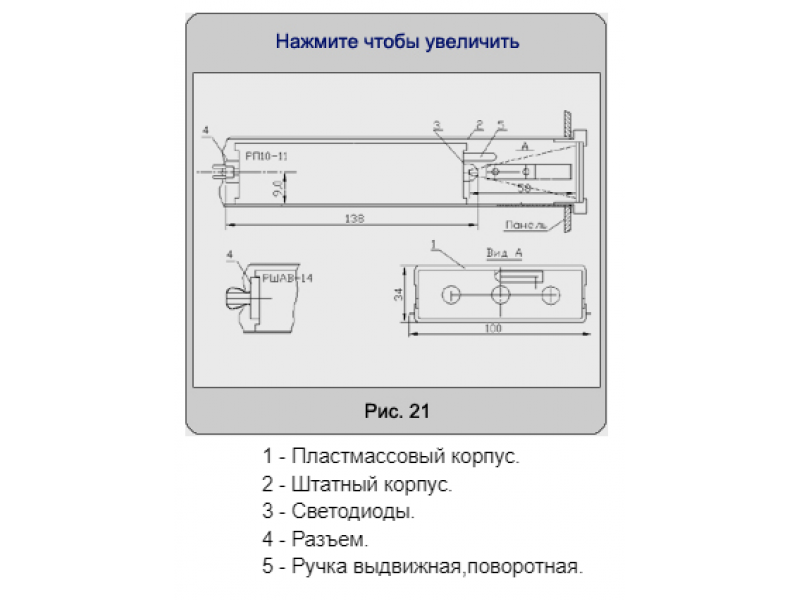

Электрическое соединение ТСС-С-66Р - разъем РП-10-11 или РШАВ-14.

ТСС-С-66К - вывод провода на колодку (табло старого типа).

Функции выполняемые ТСС-С-66 в электронном виде полностью соответствуют ламповому аналогу.

Изделия успешно эксплуатируются на Криворожской, Запорожской ТЭС и др.

Режимы работы:

• ОПРОБОВАНИЕ (проверка работоспособности светодиодов)
• РЕЖИМ ВОЗБУЖДЕНИЯ ИМПУЛЬСНОГО РЕЛЕ ТОКА (РИС.РТД) соответственно звукового сигнала предупреждающего персонал о включении табло.
• РЕЖИМ МИГАНИЯ (подключение табло к шине мигания)
• СЪЕМ РЕЖИМА МИГАНИЯ (штатной кнопкой)
• РЕЖИМ ПОСТОЯННОГО СВЕЧЕНИЯ (после нажатия кнопки съем)
• ОЖИДАНИЯ транспарант табло не светится

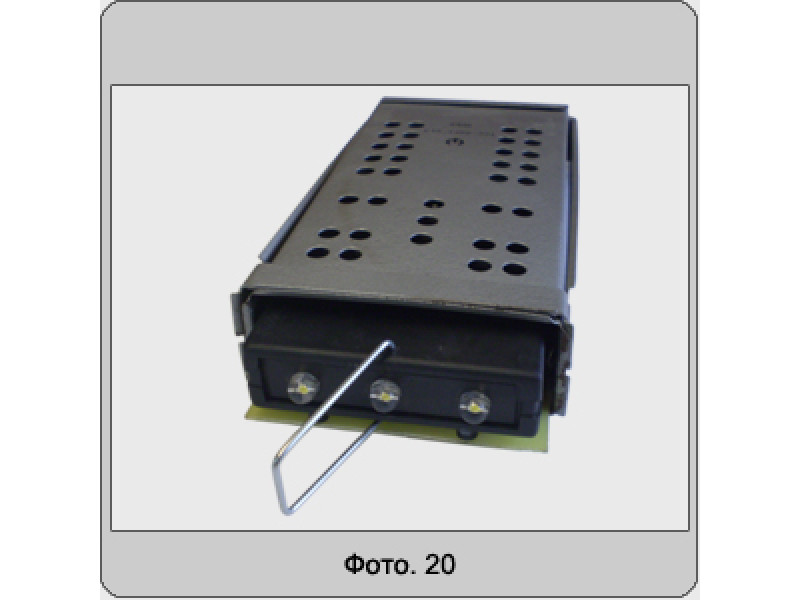

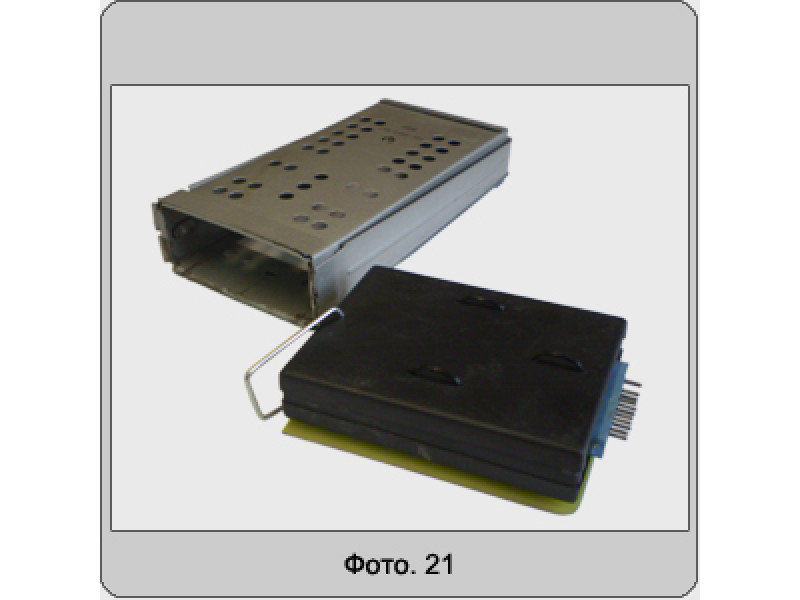

Табло светодиодное ТСС-С-66 поставляется, без металлического корпуса, только СВЕТОДИОДНЫЙ МОДУЛЬ.

Видеопрезентация табло светодиодное типа ТСС-66
